河南中科工程師進一步優化了球磨機的機械結構和制造工藝,使其整體機械性能、運轉可靠性與經濟性、維護保養便利性等得到大幅提升。為礦山、工業礦物加工、煤炭和水泥行業設計制造各種規格的磨機和完整的磨礦系統,包括干式和濕式磨礦系統的分級機與其它附屬設備

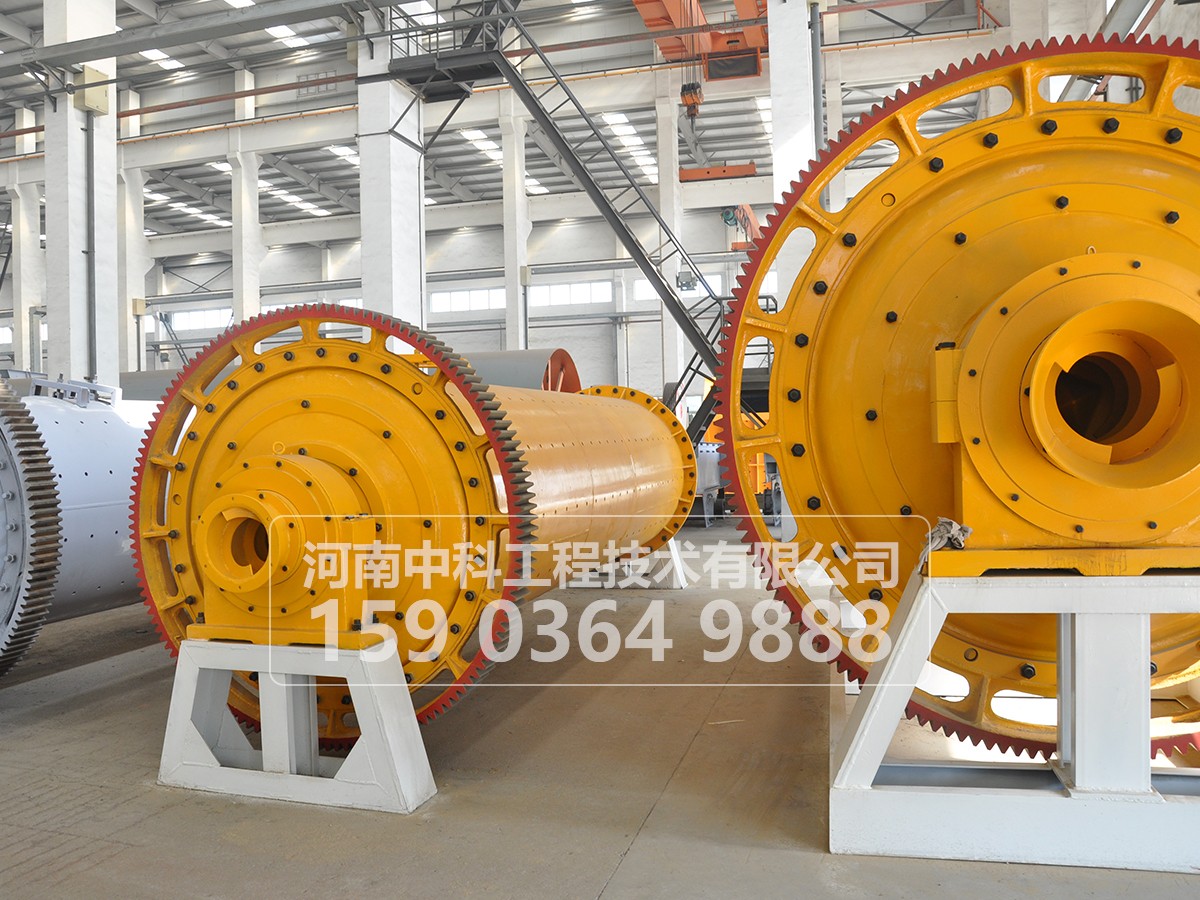

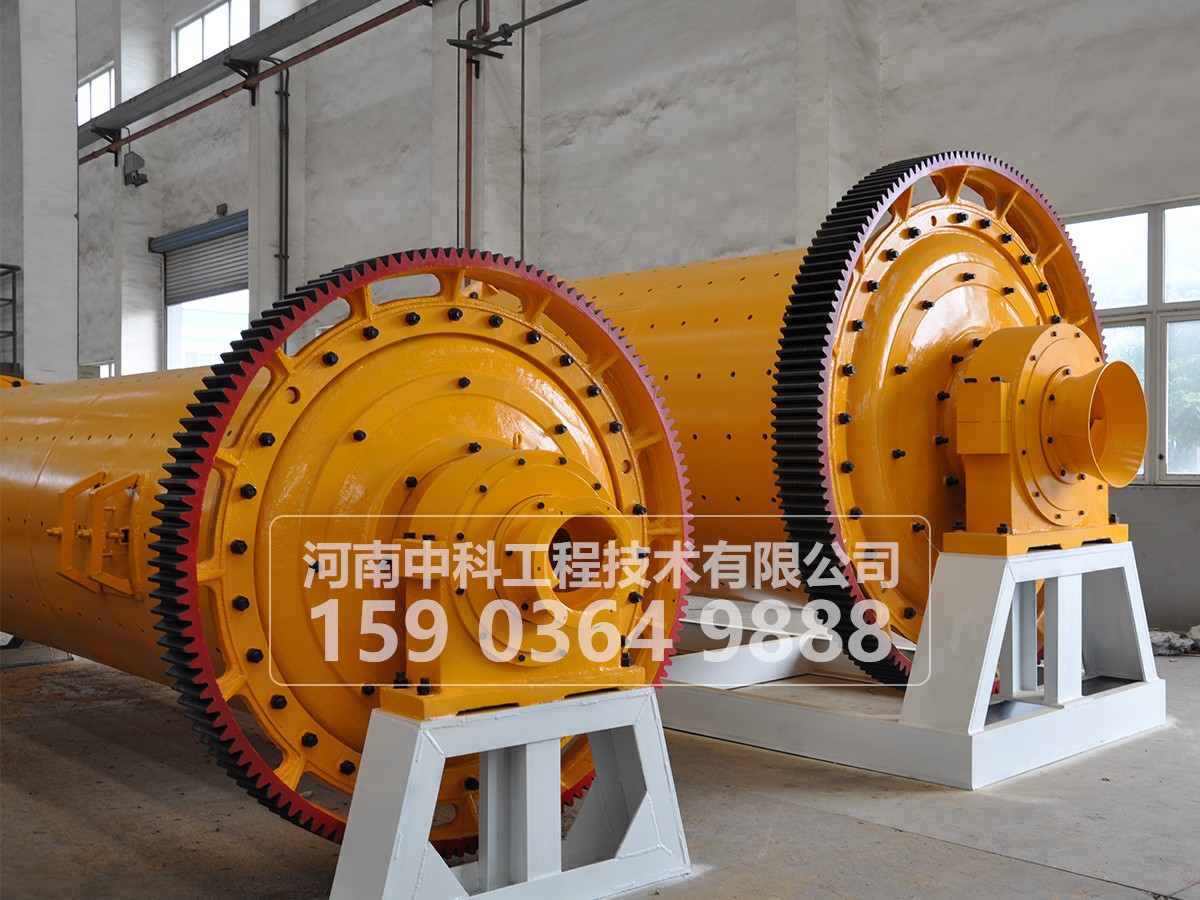

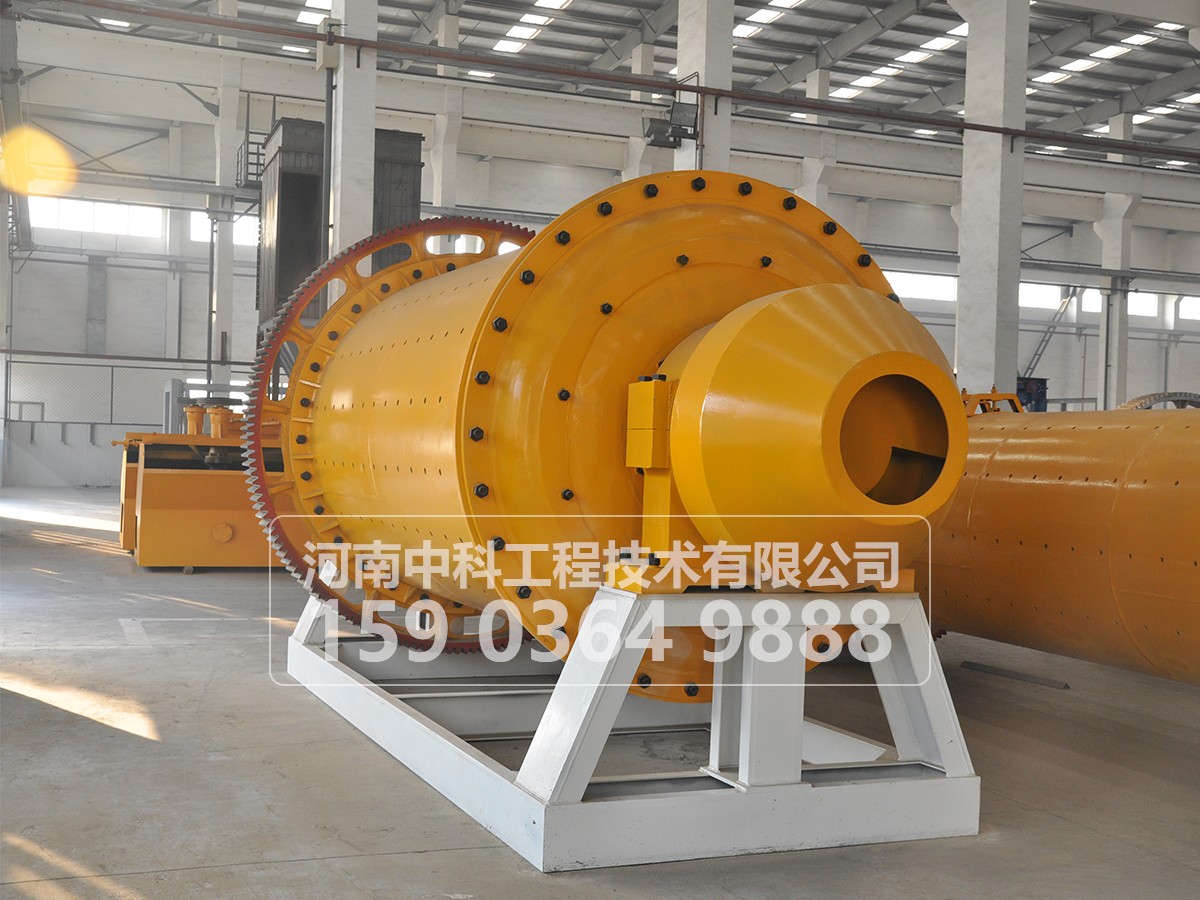

節能球磨機功能介紹
節能球磨機適用于粉磨各種礦石及其它物料,被廣泛用于選礦,建材及化工等行業,可分為干式和濕式兩種磨礦方式。根據排礦方式不同,可分格子型和溢流型兩種。
用途和使用范圍:
節能球磨機是物料被破碎之后,再進行粉碎的關鍵設備。它廣泛應用于水泥,硅酸鹽制品,新型建筑材料、耐火材料、化肥、黑與有色金屬選礦以及玻璃陶瓷等生產行業,對各種礦石和其它可磨性物料進行干式或濕式粉磨。
工作原理:
本節能球磨機為臥式筒形旋轉裝置,外沿齒輪傳動,兩倉,格子型節能球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機 倉,該倉內有階梯襯板或波紋襯板,內裝不同規格鋼球,筒體轉動產生離心力將鋼球帶到一定高度后落下,對物料產生重?fù)艉脱心プ饔?。物料?倉達到粗磨后,經單層隔倉板進入第二倉,該倉內鑲有平襯板,內有鋼球,將物料進一步研磨。粉狀物通過卸料箅板排出,完成粉磨作業。
節能球磨機結構特點:
本節能球磨機由給料部、出料部、回轉部、傳動部(減速機,小傳動齒輪,電機,電控)等主要部分組成。中空軸采用鑄鋼件,內襯可拆換,回轉大齒輪采用鑄件滾齒加工,筒體內鑲有耐磨襯板,具有良好的耐磨性。本機運轉平穩,工作可靠。
功格與性能參數表
型號 | 筒體轉速 (r/min) | 裝球量 (t) | 給料粒度 | 出料粒度 | 產量(t/h) | 電機功率 | 機重(T) |
900×1800 | 38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 3.6 |
900×3000 | 38 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 4.6 |
1200×2400 | 32 | 3.8 | ≤25 | 0.075-0.6 | 1.5-4.8 | 45 | 12.5 |
1200×3000 | 32 | 5 | ≤25 | 0.074-0.4 | 1.6-5 | 45 | 12.8 |
1200×4500 | 32 | 7 | ≤25 | 0.074-0.4 | 1.6.5.8 | 55 | 13.8 |
1500×3000 | 27 | 8 | ≤25 | 0.074-0.4 | 2-5 | 90 | 17 |
1500×4500 | 27 | 14 | ≤25 | 0.074-0.4 | 3-6 | 110 | 21 |
1500×5700 | 27 | 15 | ≤25 | 0.074-0.4 | 3.5-8 | 132 | 24.7 |
1830×3000 | 24 | 11 | ≤25 | 0.074-0.4 | 4-10 | 180 | 28 |
1830×6400 | 24 | 23 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 34 |
1830×7000 | 24 | 25 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 36 |
2200×5500 | 21 | 30 | ≤25 | 0.074-0.4 | 10-22 | 370 | 48.5 |
2200×6500 | 21 | 31 | ≤25 | 0.074-0.4 | 14-26 | 380 | 52.8 |
2200×7500 | 21 | 33 | ≤25 | 0.074-0.4 | 16-29 | 380 | 56 |
2400×7000 | 21 | 34.5 | ≤25 | 0.074-0.4 | 18-32 | 400 | 62.8 |
2400×8000 | 20.4 | 36 | ≤25 | 0.06-0.08 | 18-36 | 410 | 81.2 |
2700×3600 | 18 | 37 | ≤25 | <0.08 | 50 | 410 | 77.5 |
